РВ циклоидли копчекли редуктор дегени недир?
RV Циклоидли шпилькалы редуктор — бу эки-басамакълы догърулыкълы шпилькалы узатма блогыдыр.
РВ циклоидли шпилькалы редуктор — санайы роботлаштырылгъан системалар ичюн эки-басамакълы догърулыкълы узатма махсулатыдыр. О, инволюцион сейяре айдавыны ве циклоидли пин-копчекнинъ сетке арекетини бирлештире. О, юксек-сурьатлы сервоайланувны тургъун алчакъ-сурьатлы айланув моментининъ чыкъышына чевире. О, автоматлаштырылгъан айланув арекет агрегатлары ичюн къатты ве текрарлангъан ерлештирювни теминлей.
Бундан да гъайры, о, адий шестерня редукторларындан фаркълы дифференциаль тиш фаркълы узатмасыны къабул эте. О, догъру явашлавгъа иришмек ичюн тургъун шпилька сынъырына таяна. О, юксек-догърулыкълы автоматизация машиналары ичюн ядро кучь ёллав вазифесини беджере.
Озьек копчекли узатма къурулышы .
Биринджиден, кириш планетар шекерликлернинъ джыйынтыгъы биринджи сурьат низамлавыны битире. О, бир тюрлю кучь бермек ичюн симметрик эксцентрик кран миллерини айдап кете. Экинджиден, эки циклоид дисклер мунтазам орбиталь арекетни мейдангъа кетире.
Бу арада циклоид тиш профильлеринен пин-копчек тишлерини сыкъ-сыкъ беклетинъиз. Олар эксцентрик ер денъиштирювини сынъырлайлар ве догъру тиш фаркълы ёлланувыны тешкиль этелер. Сонъунда къатты ташыйыджы синхрон айланув арекетини чыкъара.
Мында Бу саифеде биз TallMan Robotics компаниясынынъ SE сериялы RV Редукторларынен таныш этемиз.
|

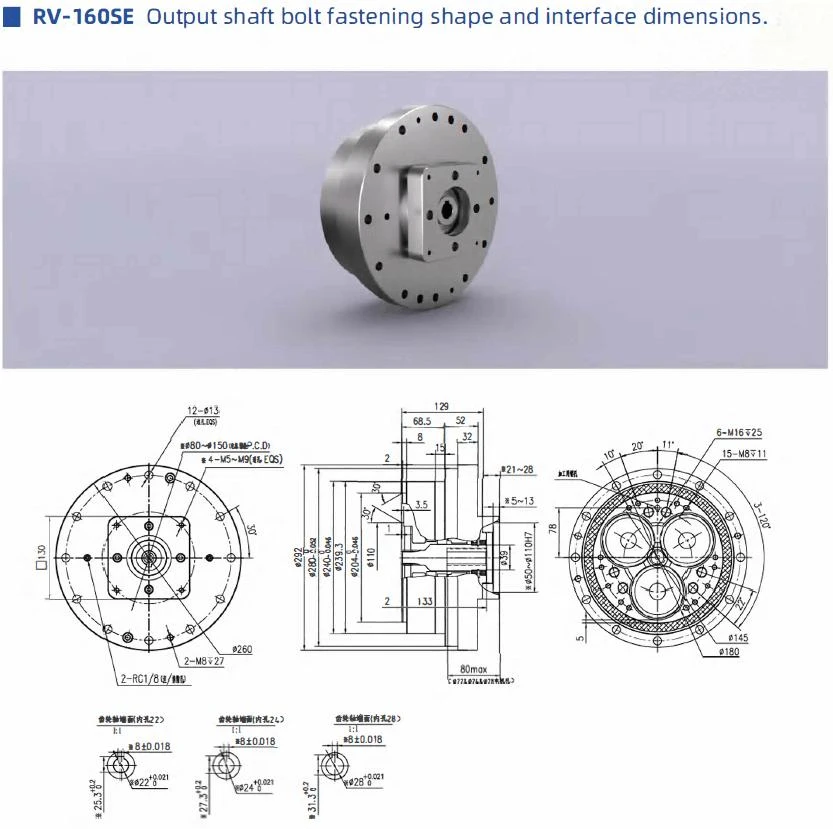

РВ-СЕ Сериясы: Кириш фланецининъ чешити циклоидли копчеклер . |
|
|
|
|
|
|
||||
Бундан да гъайры Сизни даа чокъ лейхаларны сейир этмеге я да Youtube тарафындан бизим видеогалереямызгъа кирмеге мумкюнсинъиз:https://www.ютуб.ком/@таллманробототехника
Техникий хусусиетлер ве чалышувны тенъештирюв
Бу пин-копчек редукторы чокъ-тишли синхрон сетке ве ультра-алчакъ кери джевап перформансына малик. О, сыкъ-сыкъ огге ве арткъа айланув вакътында тургъун чалышувны сакълай. О, стандарт сейяре редукторларындан яхшы бурулыш къаттылыгъына саиптир.
|
Хусусиет элементи . |
РВ циклоидли копчекли редуктор . |
Стандарт сейяре редукторы . |
|
Передача принципи . |
Тиш фаркъы шпилька копчеги циклоид сетки . |
Саде сейяре шестернялы сетли привод . |
|
Мешинг девлет . |
Чокъ-тишли бир вакъыттаки контакт къурулышы |
Аз-тишли аралыкълы сетлернинъ планы |
|
Оператив чизги . |
Стабиль ерлештирювнен юксек къаттылыкъ . |
Ачыкъ ер ачувнен сынъырлы къаттылыкъ . |
Сыгъынгъан суаллер .
С1: РВ циклоидли шпилькалы редукторны насыл ядро механизми бельгилей?
О, эки-басамакълы дифференциаль ёллав къурулышыны къабул эте. Алд планетар шекерлик группасы кириш сурьатыны низамлай, арттаки циклоид диск ве тургъун шпилька группасы исе тиш фаркъынынъ догъру явашлавыны ве айланув моментининъ чыкъышыны битире.
С2: Пин-копчеклернинъ сетлери узатмагъа насыл имтиязлар кетире?
Тургъан шпилька тишлери чокъ-тишли синхрон сетлерни дестеклейлер. Конструкция иш юкюни даркъата, шестерняларнынъ бошлугъыны сынъырлай ве узун девирли ишлерде ерлештирювнинъ изчен догърулыгъыны сакълай.
С3: Бу шпилька редукторы насыл автоматизация донатмасында къулланыла?
О, роботлаштырылгъан бирлешкен айдав системаларына, догърулыкълы айланувлы ерлештирюв платформаларына, сервоавтоматизациянынъ арекетке кетирювджилерине ве юксек-къаттылыкълы девирли ишлев машиналарына аиттир.
С4: Эки циклоид дискнинъ дизайны тургъунлыкъны насыл этип арттыра?
Эки симметрик циклоид дисклер эксцентрик арекет титревини четке ташлайлар. Олар ички сет къуветини мувазене этелер ве ёнелишни сыкъ денъиштирюв вакътында мувазенесиз юкнинъ къарышыкълыгъындан къачыналар.
С5: О, умумий циклоид редукторлардан ненен фаркълана?
А5: Умумий циклоид редукторларда бир-басамакълы ёлланув къулланыла. Бу пин-копчекли RV модели арекетнинъ тегизлигини оптималлаштырмакъ ве умумий къурулыш къаттылыгъыны юксельтмек ичюн сейяре пре-азайтувыны къоша.
